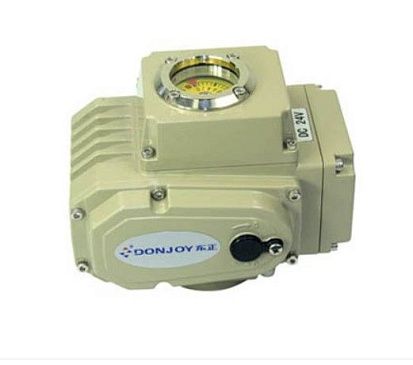

Электрический привод DONJOY

Привод поддерживает несколько стандартных типов подключения и режимов управления в соответствии с требованиями автоматизации:

B-тип (Стандартный, с активным сигналом состояния)
Управление включением/выключением клапана с выдачей активного (замыкающего) сигнала о достижении конечного положения ("полностью открыто" / "полностью закрыто"). Сигнал формируется при достижении упора.

S-тип (Пассивный контакт, "сухой контакт")
Управление включением/выключением клапана с выдачей пассивного сигнала (размыкание/замыкание контактов реле) о достижении конечного положения. Используется для гальванически развязанной обратной связи.

K-тип (Сигнал положения, потенциометрический)
Управление включением/выключением клапана с аналоговой обратной связью по положению. Выходной потенциометр выдает сигнал сопротивления (обычно 0–1 кОм или 4–20 мА), пропорциональный текущему углу поворота вала привода.

R-тип (Регулирующий, с аналоговым заданием)
Непрерывное (пропорциональное) управление углом открытия клапана. Привод получает внешний аналоговый управляющий сигнал (например, 4–20 мА) и позиционирует клапан в соответствии с его значением. Выходной потенциометр обеспечивает сигнал обратной связи по положению.

A-тип (Интеллектуальный, с цифровым интерфейсом)
Интеллектуальное регулирование и управление с помощью встроенного позиционера. Привод принимает стандартный аналоговый управляющий сигнал (4–20 мА, 0–10 В, 1–5 В) от системы управления (ПЛК, контроллера) и выдает стандартизированный сигнал обратной связи 4–20 мА, соответствующий текущему положению. Обеспечивает точное позиционирование, диагностику и настройку параметров.
